0.5-5A宽电压输入非隔离稳压输出模块

.宽电压4.75VDC- -32VDC输入

.效率高达93%

.外壳:高阻燃塑胶外壳、金属外壳及裸板封装

.平均无故障时间(MTBF) : 2000000h

.工作温度:-40°C~+85°C

.最大工作温度:85°C ,相对温度:10%~90%

.输出电压精度±2%

.符合RoHS指令

.单排直插(SIP)封装

.双排直插(DIP)封装   .贴片封装(SMD)

  • 产品型号

  • 产品型号
  • 产品特性
  • 封装尺寸


     产品型号 功率

输入电压

 (V)

输出电压

(Vo±2%)

满载输出电流

    (mA)

隔离电压认证
H78S3.3(T)-0.5≥78% 4.75~283.3VDC500
SIP(SMD)RoHS
H78S3.3(T)-1.0≥80%4.75~283.3VDC1000SIP(SMD)RoHS
H78S3.3-2.0≥91%4.75~283.3VDC2000SIPRoHS
H78S05(T)-0.5≥80%6.5~325VDC500SIP(SMD)RoHS
H78S05(T)-1.0≥82% 6.5~325VDC1000SIP(SMD)RoHS

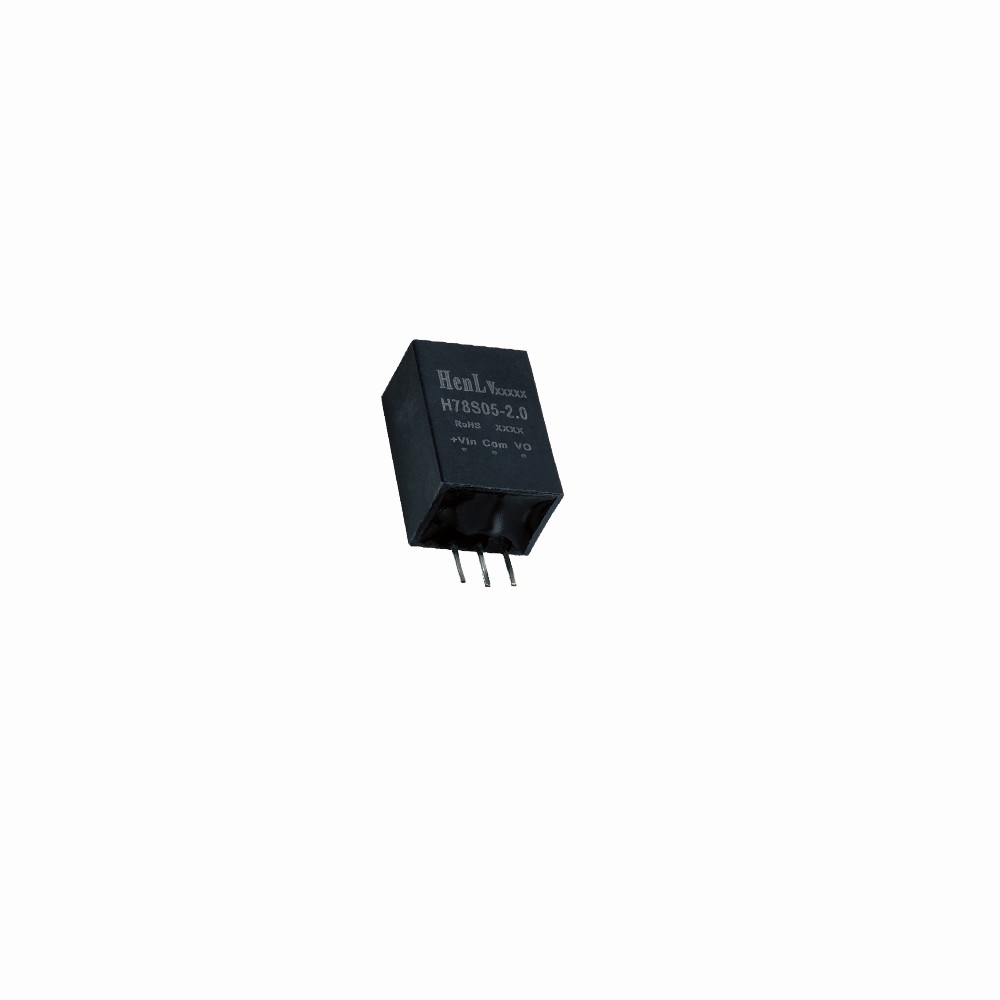

H78S05-2.0≥91%6.5~325VDC2000SIPRoHS
H78S09(T)-0.5≥84%12~329VDC500SIP(SMD)RoHS
H78S09(T)-1.0≥86%12~329VDC1000SIP(SMD)RoHS
H78S09-2.0≥91%12~329VDC2000SIPRoHS
H78S12(T)-0.5≥80%16~3212VDC500SIP(SMD)RoHS
H78S12(T)-1.0≥87%16~3212VDC1000SIP(SMD)RoHS
H78S12-2.0≥91%16~3212VDC2000SIPRoHS


     产品选型功率输入电压

 (V)

输出电压

(Vo±2%)

满载输出电流

    (mA)

隔离电压认证

KRD05S09-XW

≥83%4.5~99VDC1000DIPRoHS
≥86%5.5~92000-3000DIPRoHS

KRD09S12-XW

≥86%6~1212VDC1000DIPRoHS
≥89%6.5~122000-3000DIPRoHS

KRD12S24-XW

≥93%9~2424VDC1000DIPRoHS
≥96%9~242000-3000DIPRoHS


* 上方产品参数仅供参考,详细技术参数请以技术规格书为准

.宽电压4.75VDC- -32VDC输入

.效率高达93%

.外壳:高阻燃塑胶外壳、金属外壳及裸板封装

.平均无故障时间(MTBF) : 2000000h

.工作温度:-40°C~+85°C

.最大工作温度:85°C ,相对温度:10%~90%

.输出电压精度±2%

.符合RoHS指令

.单排直插(SIP)封装

.双排直插(DIP)封装   .贴片封装(SMD)

H78S_-0.5系列(SIP)                11.60×10.00×7.55(mm)

H78S_-1.0系列(SIP)           11.50×8.90×17.50(mm)

H78S_-2.0系列(SIP)                11.50×8.90×17.50(mm)

H78S_T-0.5系列(SMD)           15.24×8.30×7.25(mm)

KRD_S_-_W系列(DIP)             48.00×36.00×22.00(mm)

KRD_S_-_W系列(DIP)             55.00×45.00×22.00(mm)
